拆解报告：XinSPower新斯宝45W USB PD充电器

深圳市新斯宝科技有限公司（XinSPower）成立于2008年，是一家专注于开关电源、智能USB充电器等电源产品研发设计、生产、销售的高新技术企业，是中国南部中型电源企业之一；同时也是国内外多家品牌的代工厂，充电头网此前拆解到的倍思30WUSBPD双口充电器就出自新斯宝。

此外，充电头网也曾拆解过新斯宝三口USBPD充电器、新斯宝充电器等产品，其用料也是一点都不含糊，非常扎实。最近，新斯宝再次发力，针对中高功率市场，推出了一款45WUSBPD充电器，该款充电器采用了折叠插脚的设计；内置一线品牌的芯片；并且支持多种快充协议，可用于手机、游戏机、平板电脑、笔记本电脑等设备的充电。下面就为大家带来这款充电器的拆解报告。

一、新斯宝45WUSBPD充电器外观

充电器还是一如既往的纯白色外观，外壳为钢琴烤漆亮面处理，非常光滑，采用可折叠的插脚，收纳方便。

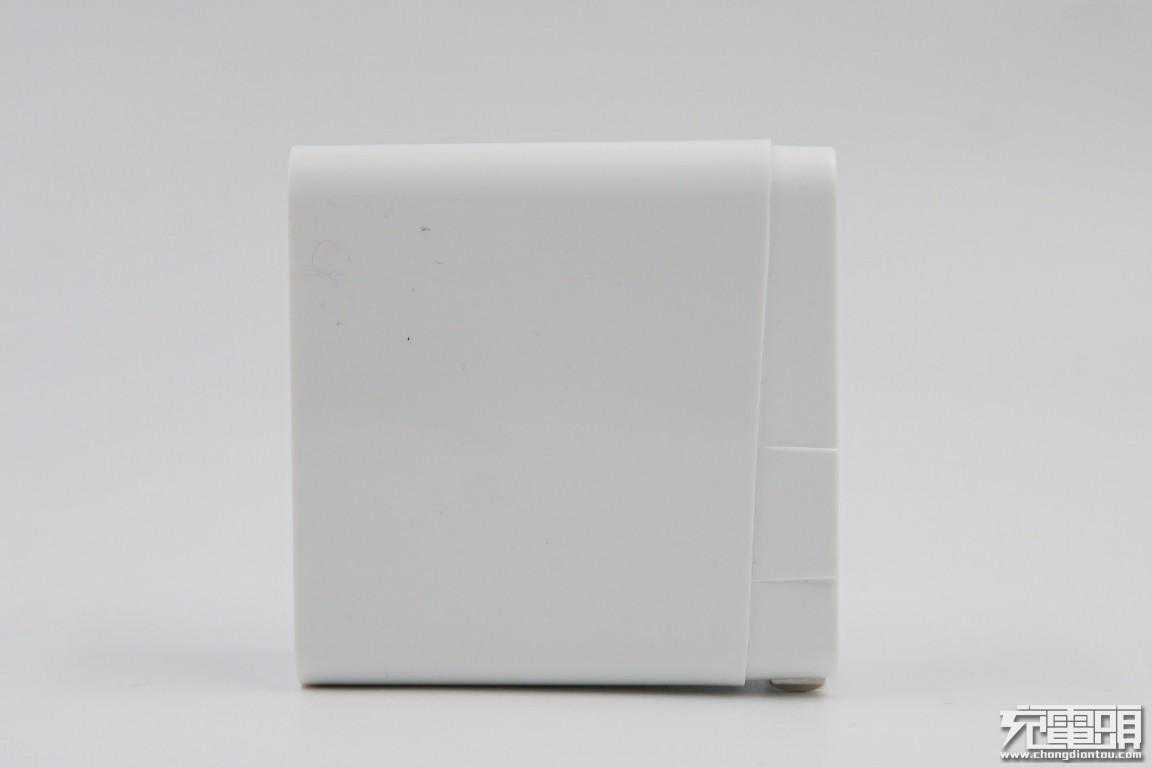

在插脚部分与外壳主体之间有一道阶梯的设计，成一个斜面，这也是外壳封装接缝的位置。

插脚略微高出外壳，方便打开。

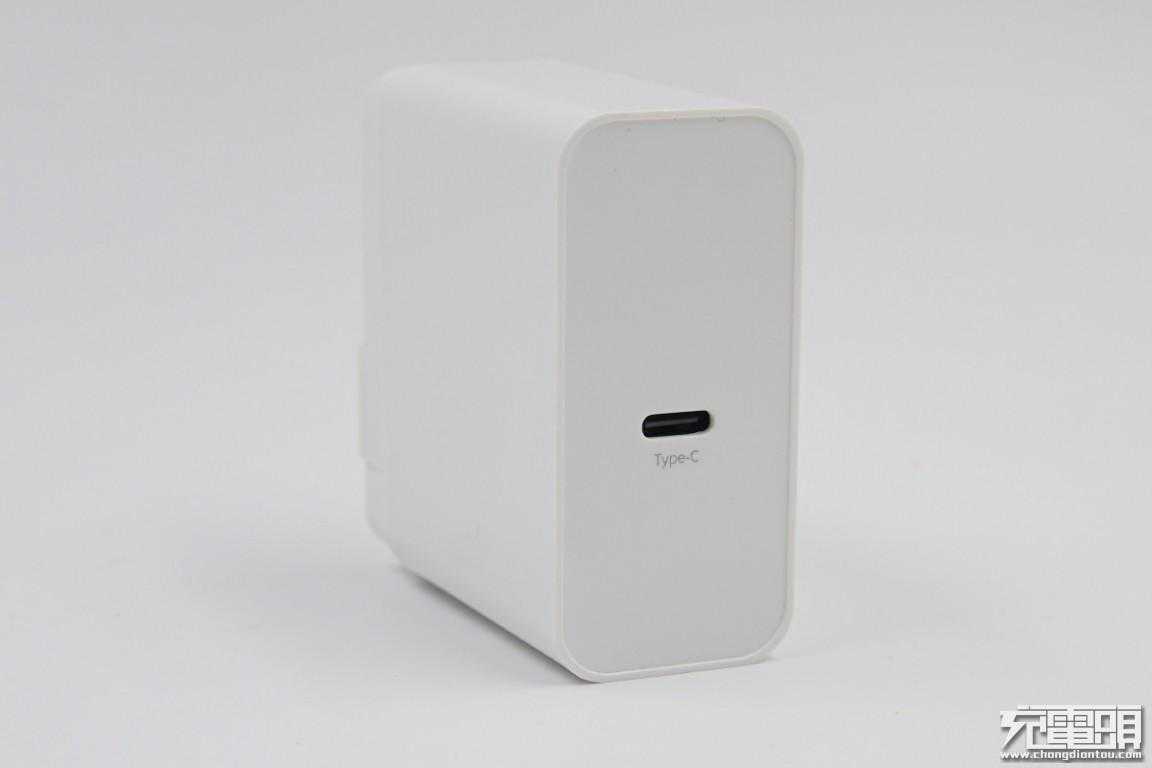

输出侧面板略微下沉，边缘略高，采用单USB-C口设计，居中偏下，并在接口处有文字标注。

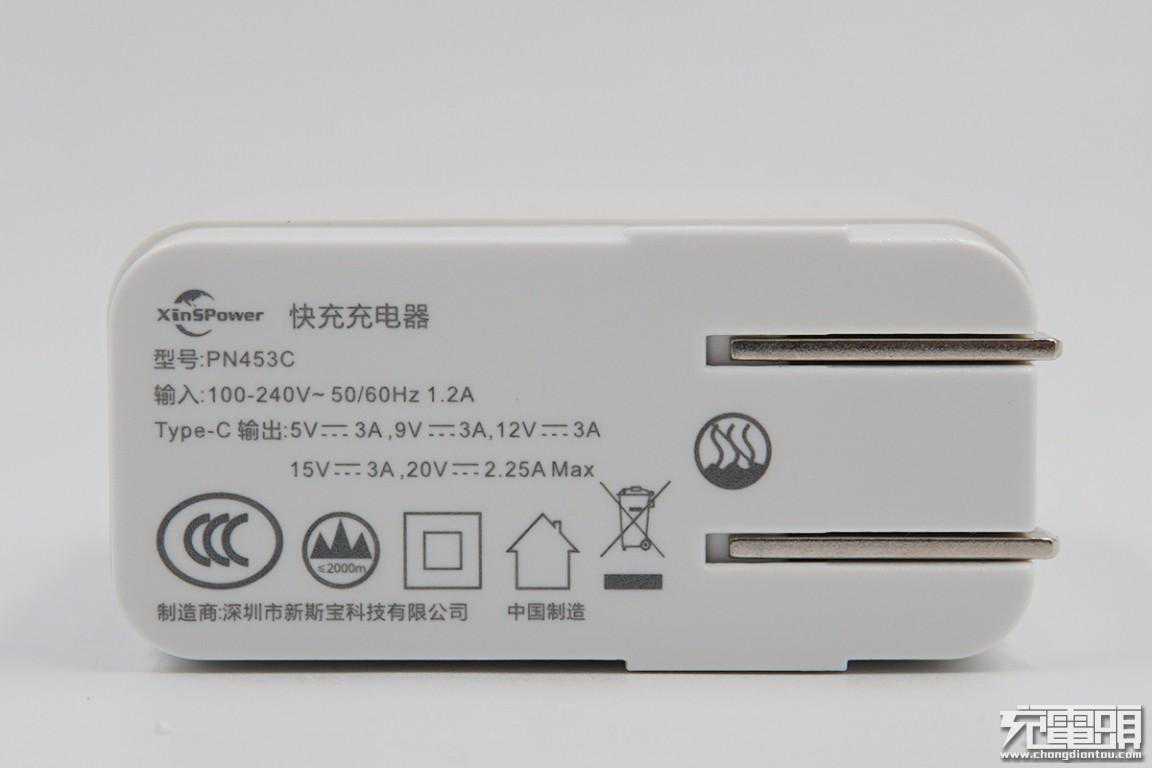

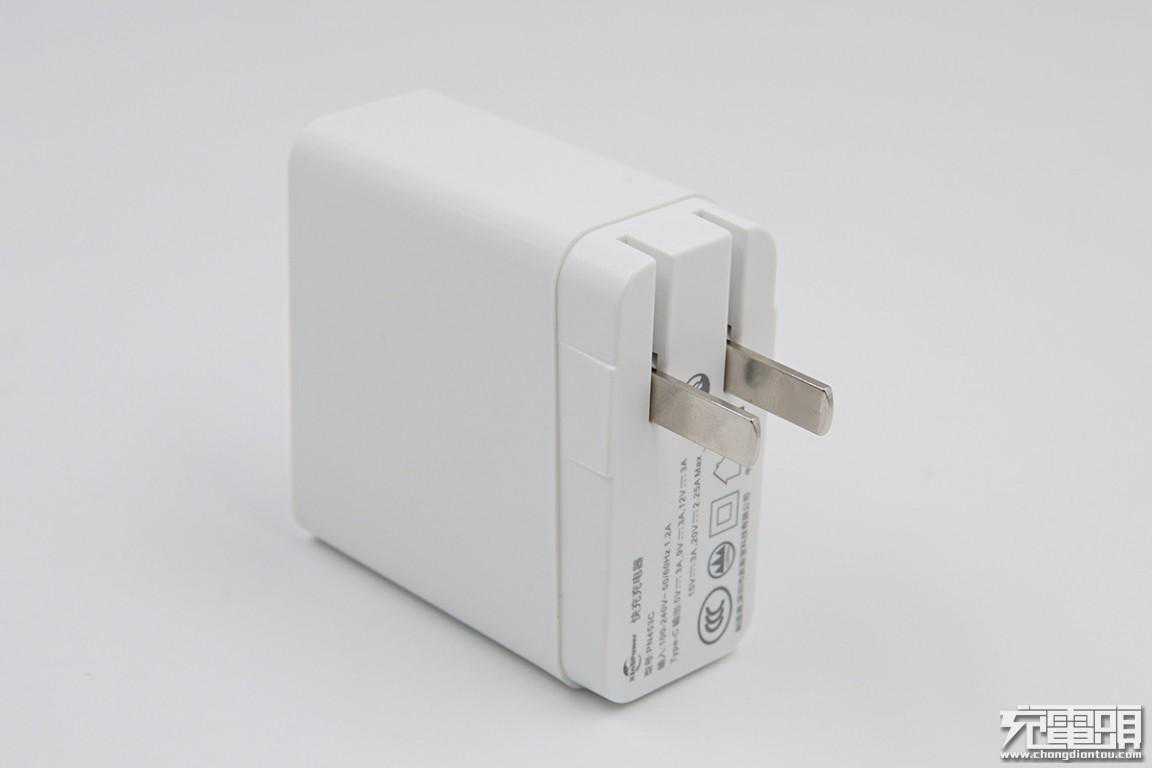

插脚侧丝印产品的参数信息，型号：PN453C；输入：100-240V~50/60，输出：5V/3A、9V/3A、15V/3A、20V/2.25AMax，产品已经通过了CCC认证，制造商为：深圳市新斯宝科技有限公司。

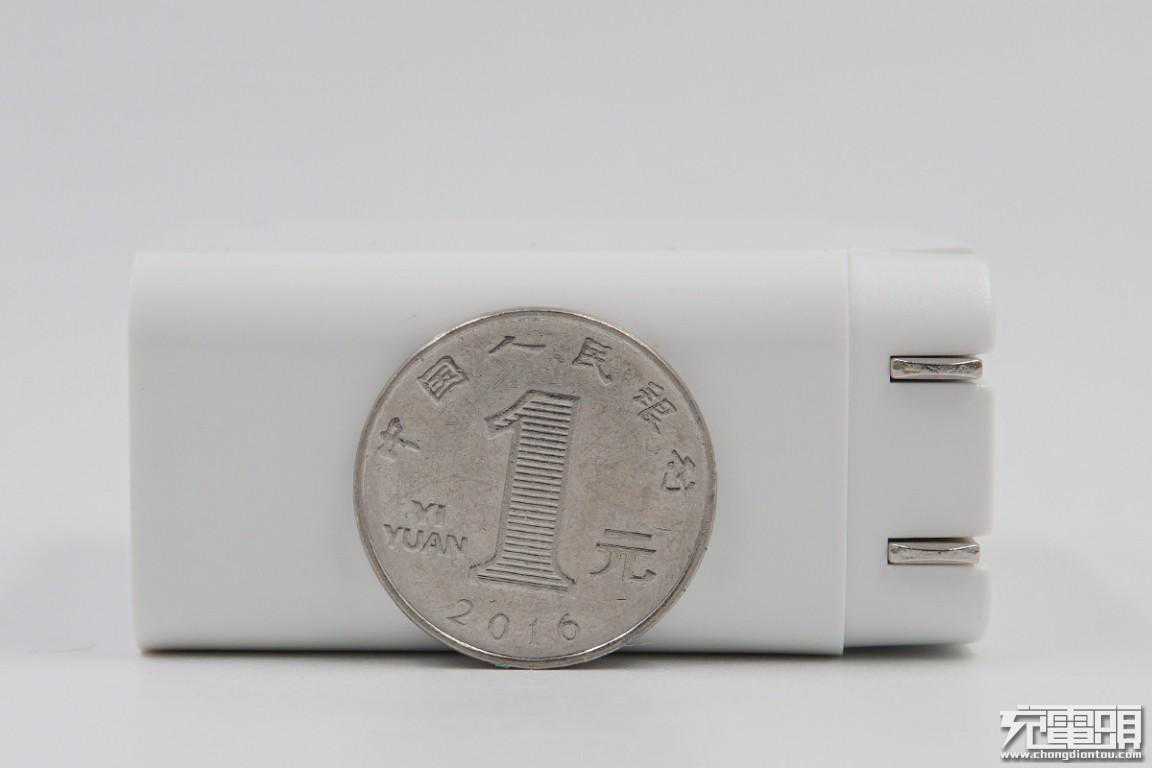

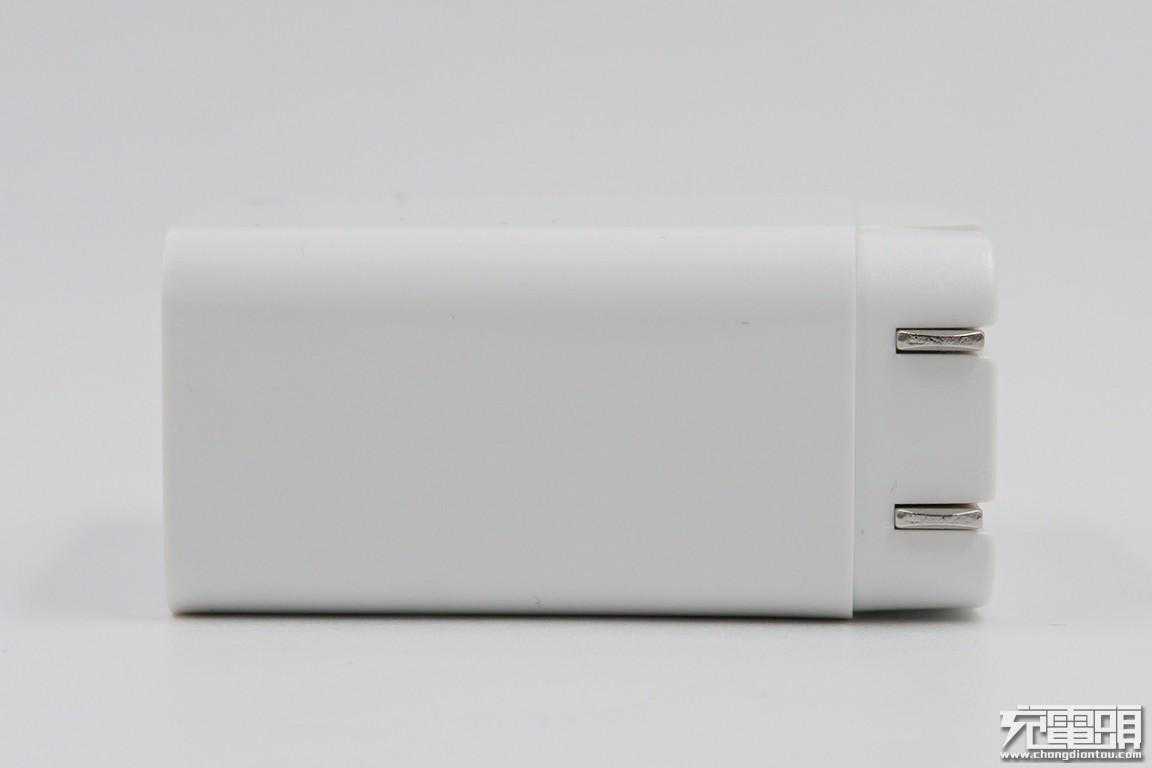

充电器的厚度比一元硬币的直径稍大。

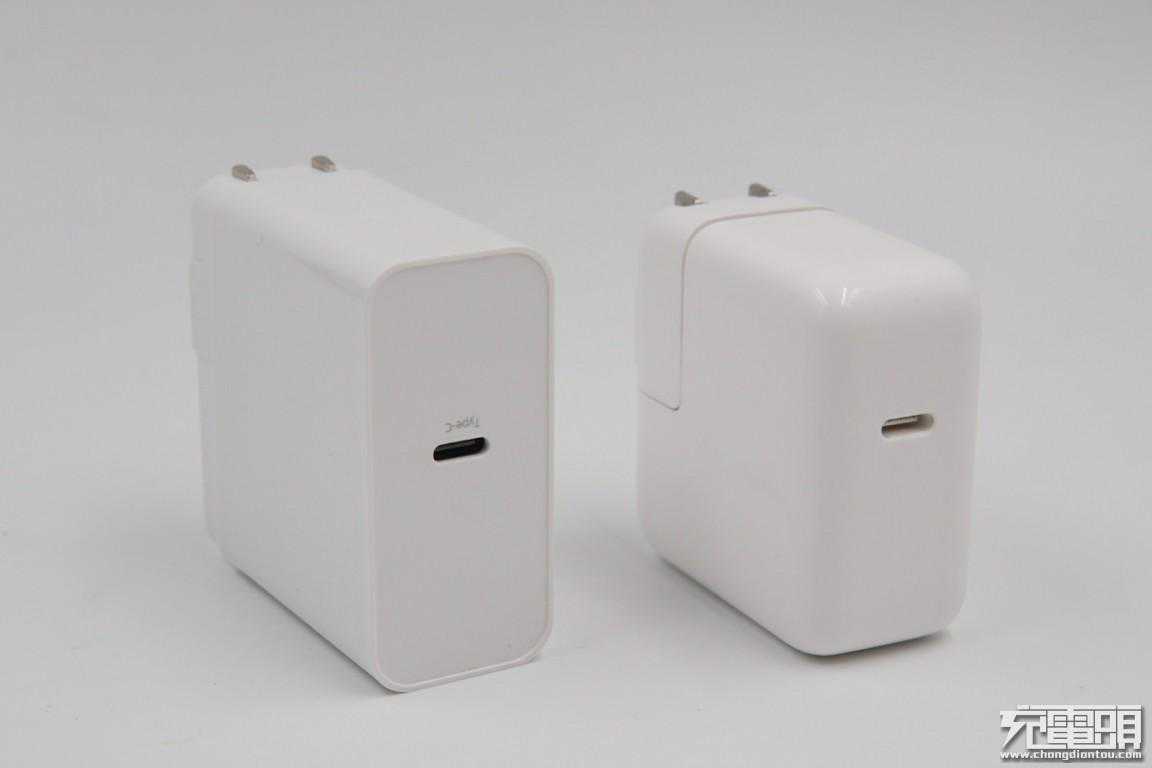

体积与苹果29WUSBPD充电器相比，还是要大一些。

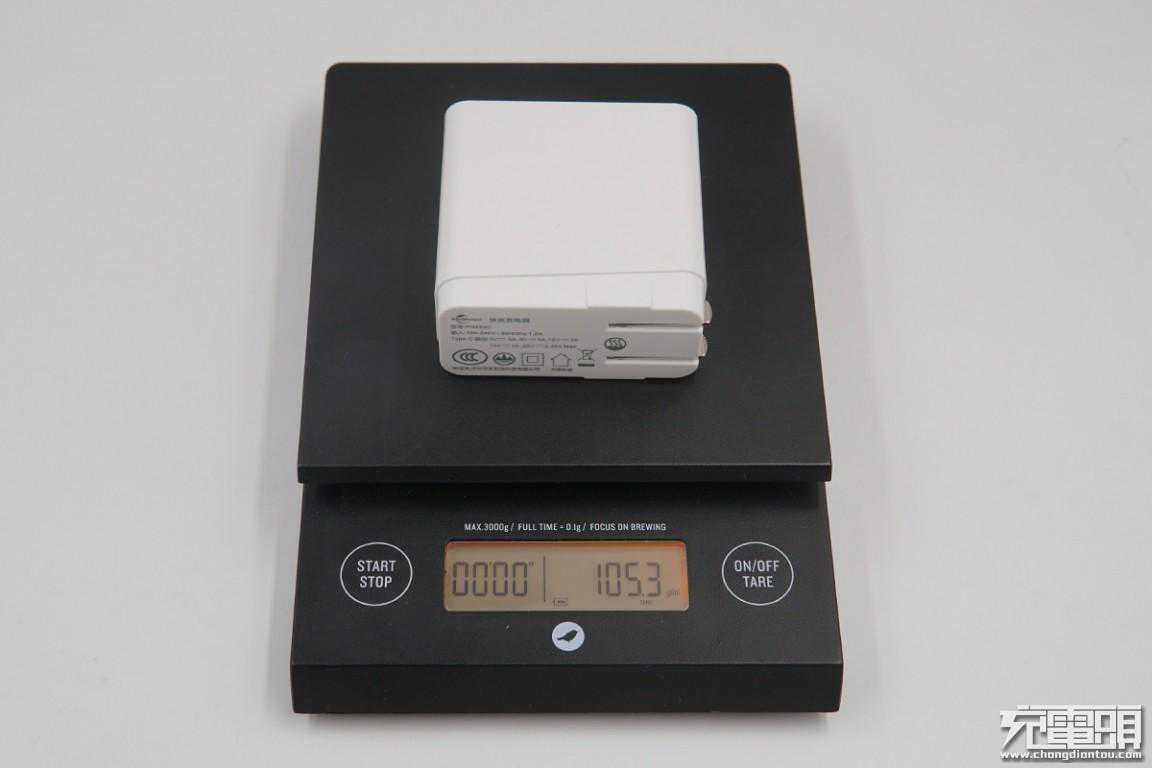

充电器净重约为105g。

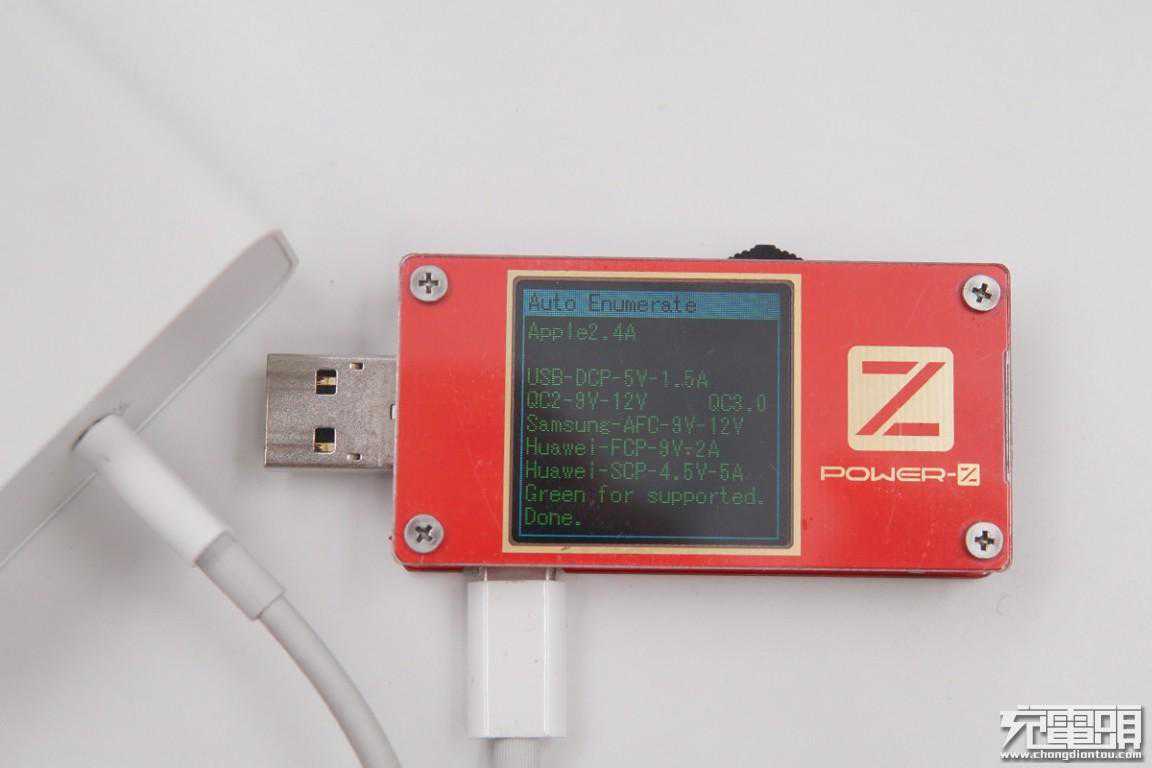

使用ChargerLABPOWER-ZKT001检测USB-C口的输出快充协议，显示支持、USBDCP、、、AFC、FCP、SCP等多种充电协议。

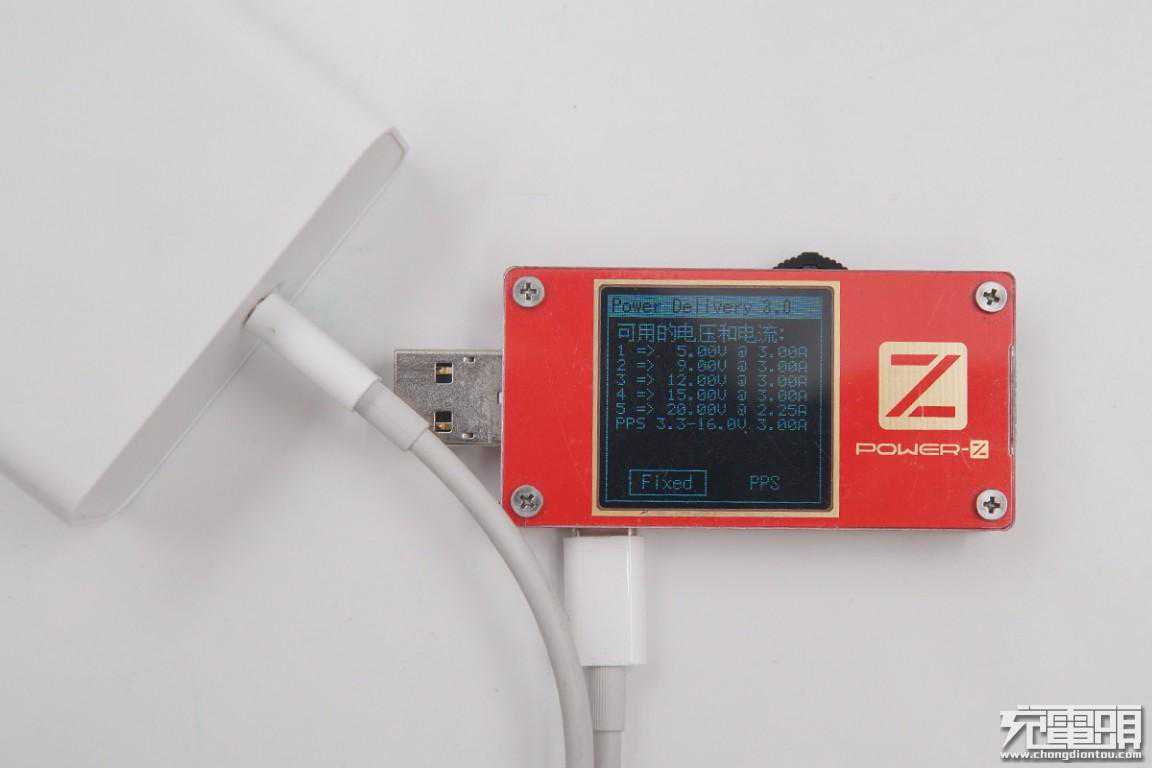

继续检测充电器的PDO报文得知，这款充电器支持5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五组固定输出电压以及3.3-16V/3A一组PPS电压，支持快充协议。

二、新斯宝45WUSBPD充电器拆解

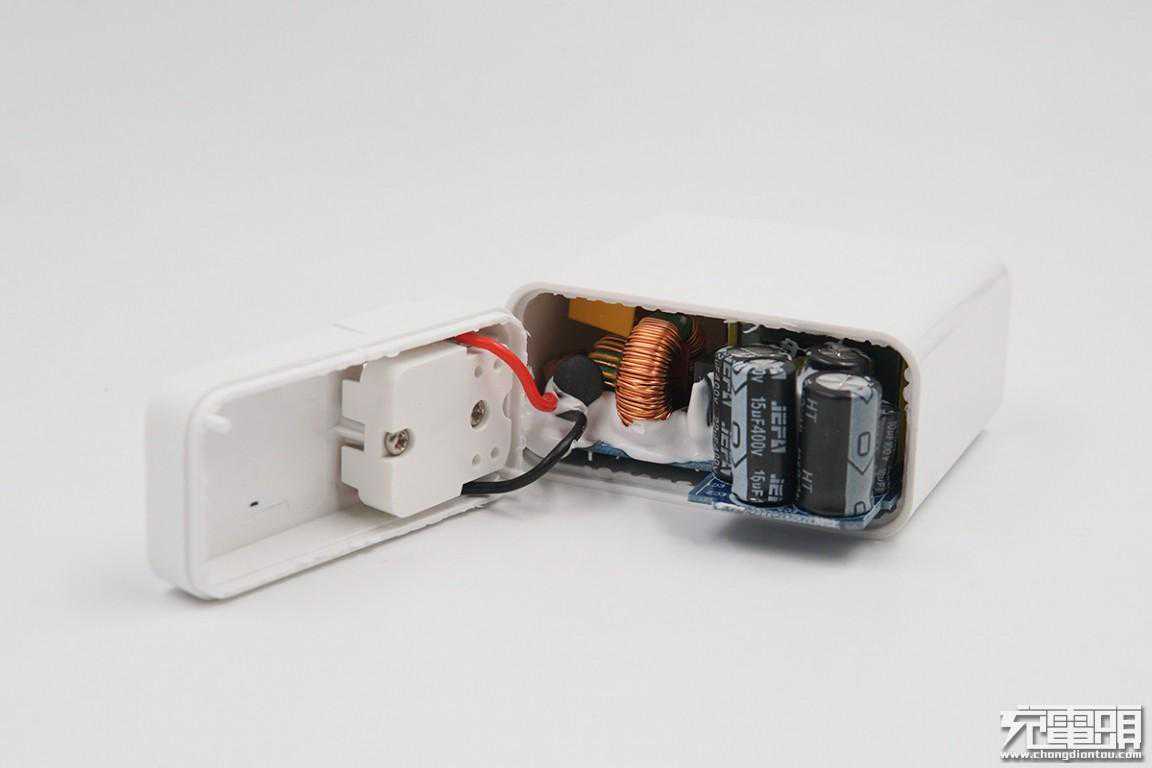

打开超声波焊接的外壳，可以见到内部PCBA模块，输入端有多可电解电容，电感线圈周围打胶处理。

将PCBA模块从外壳中取出，正面分布了大量的插件元器件。其中变压器采用马拉胶带包裹，并在上面印着喷码信息。其他元器件之间具有白色注胶，起到绝缘、固定、散热的作用。

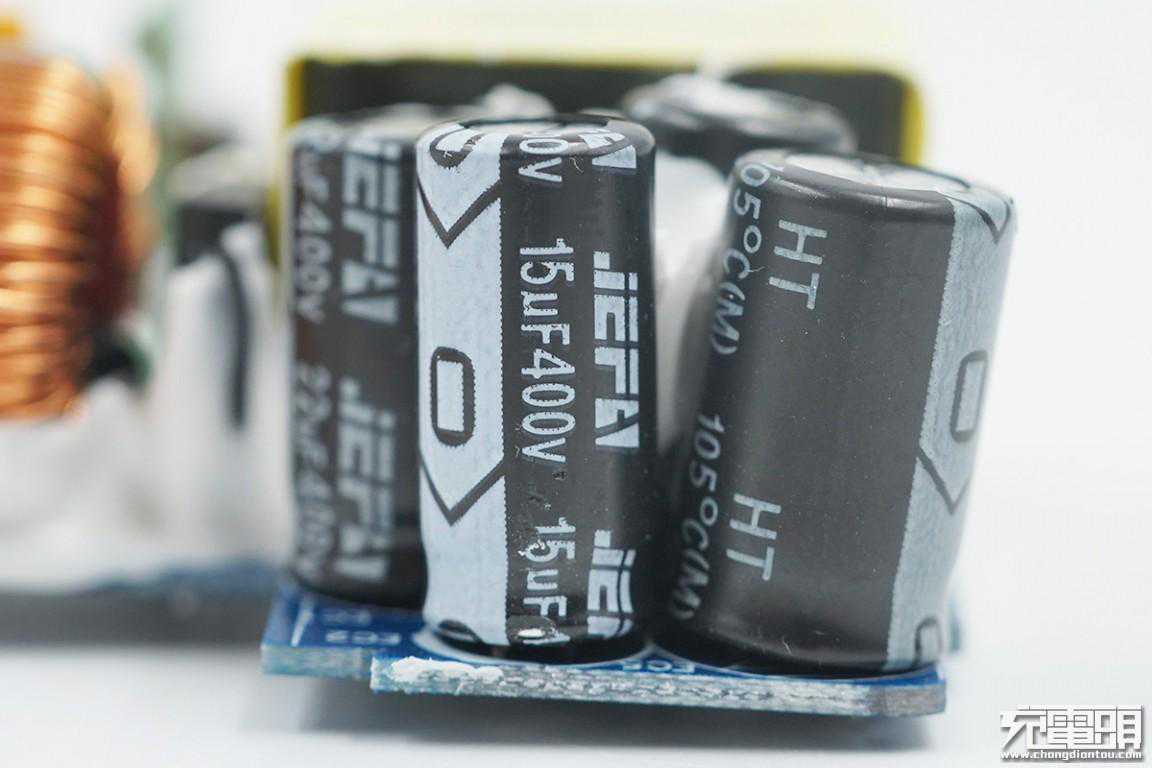

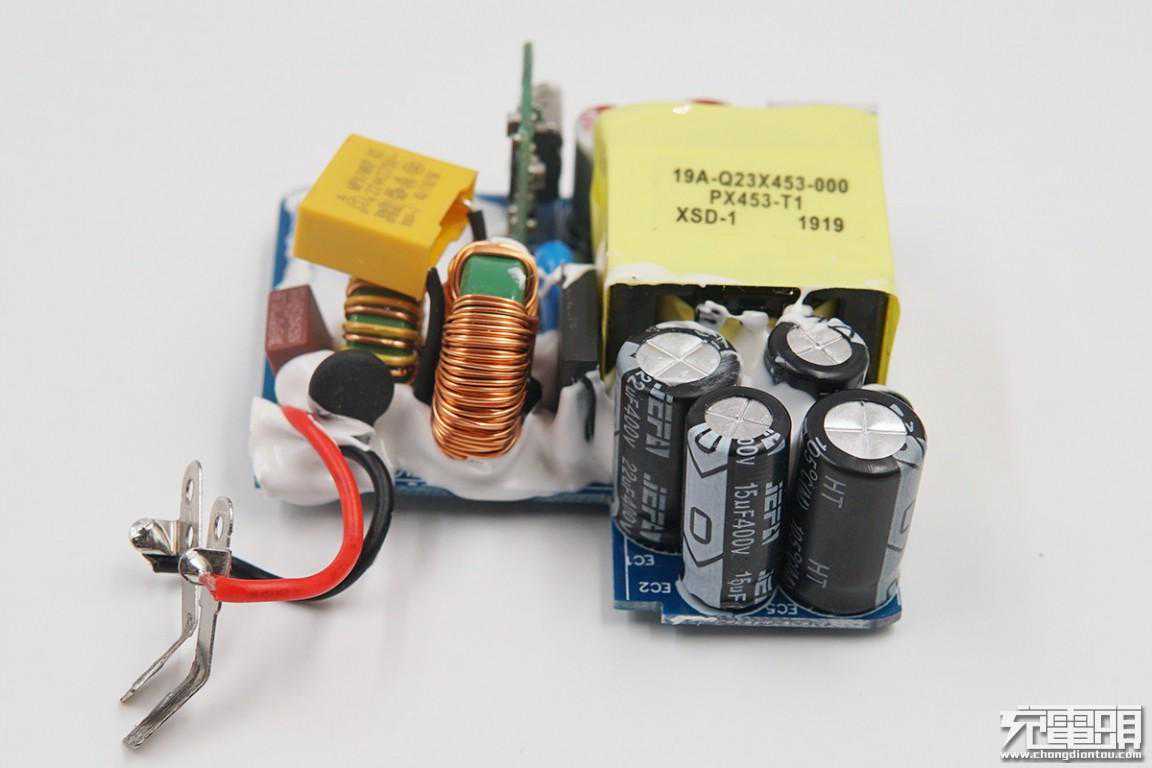

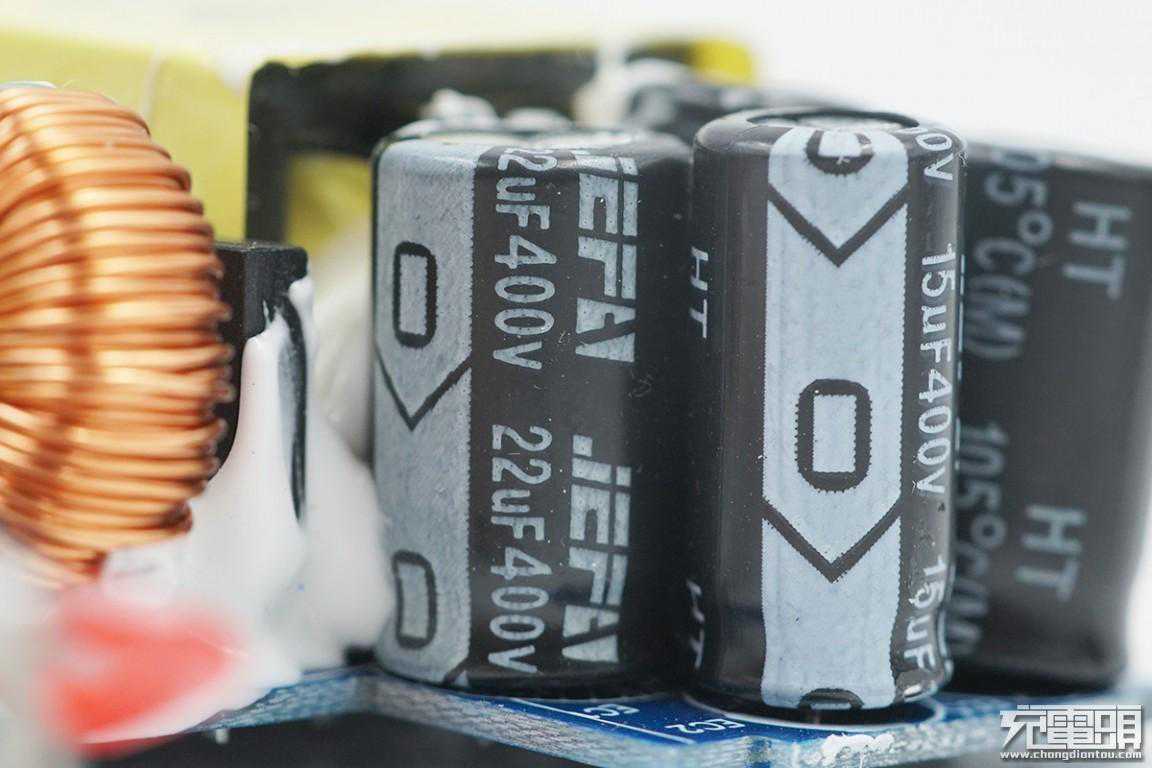

输入端采用四颗电解电容滤波。两大两小，规格分别为两颗400V22μF、两个400V15μF的规格。

规格为400V22μF电解电容特写。

规格为400V15μF电解电容特写。

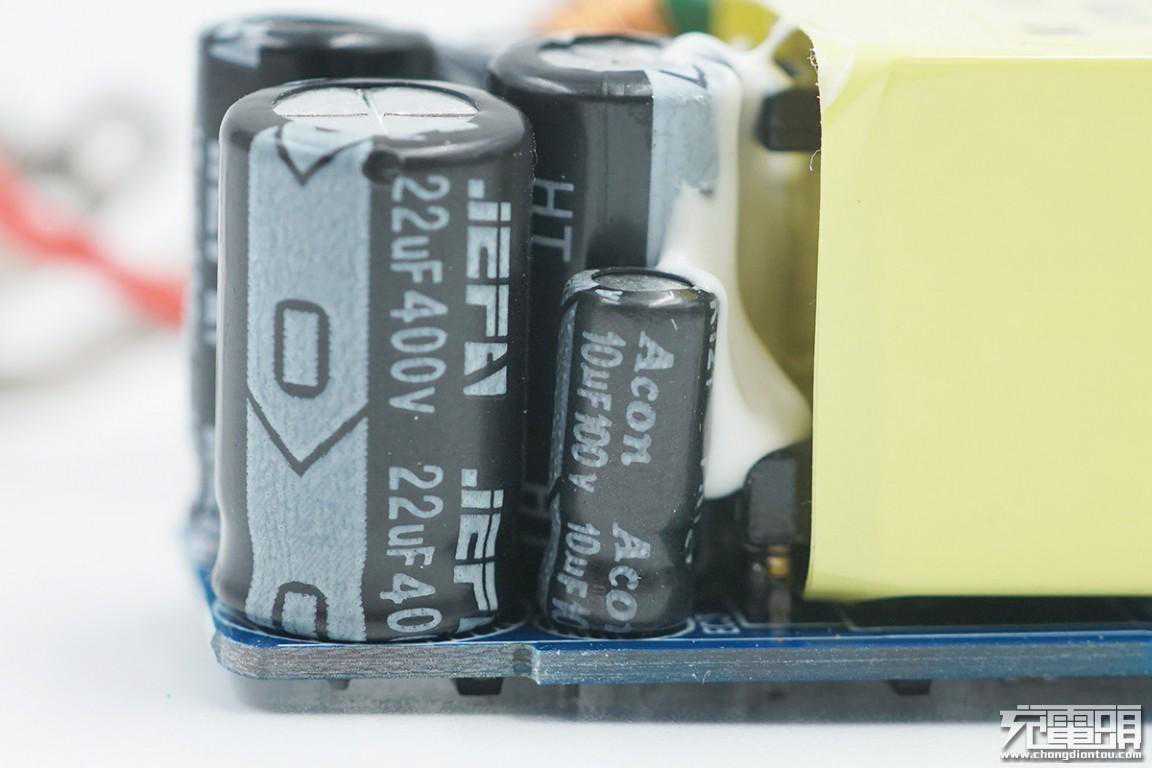

在另一颗400V22μF电解电容旁边还有一颗100V10μF的PWM芯片供电电容。

输入端X电容。

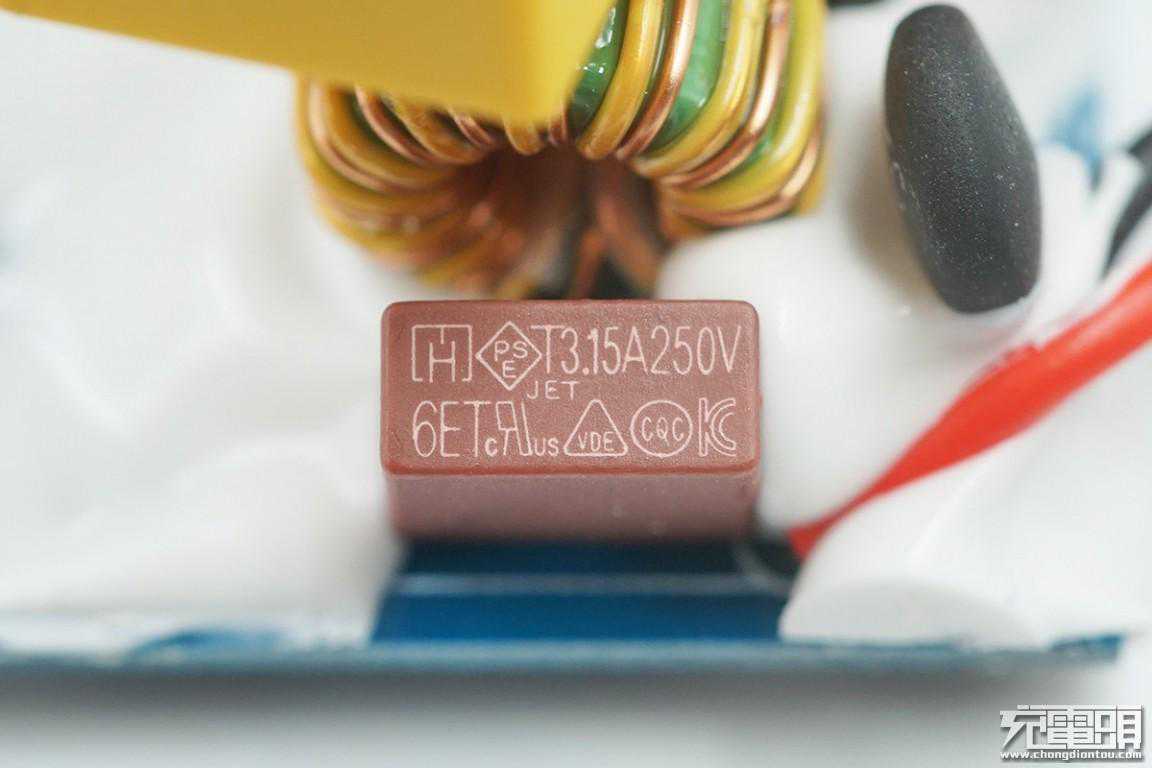

延时保险丝，3.15A250V。

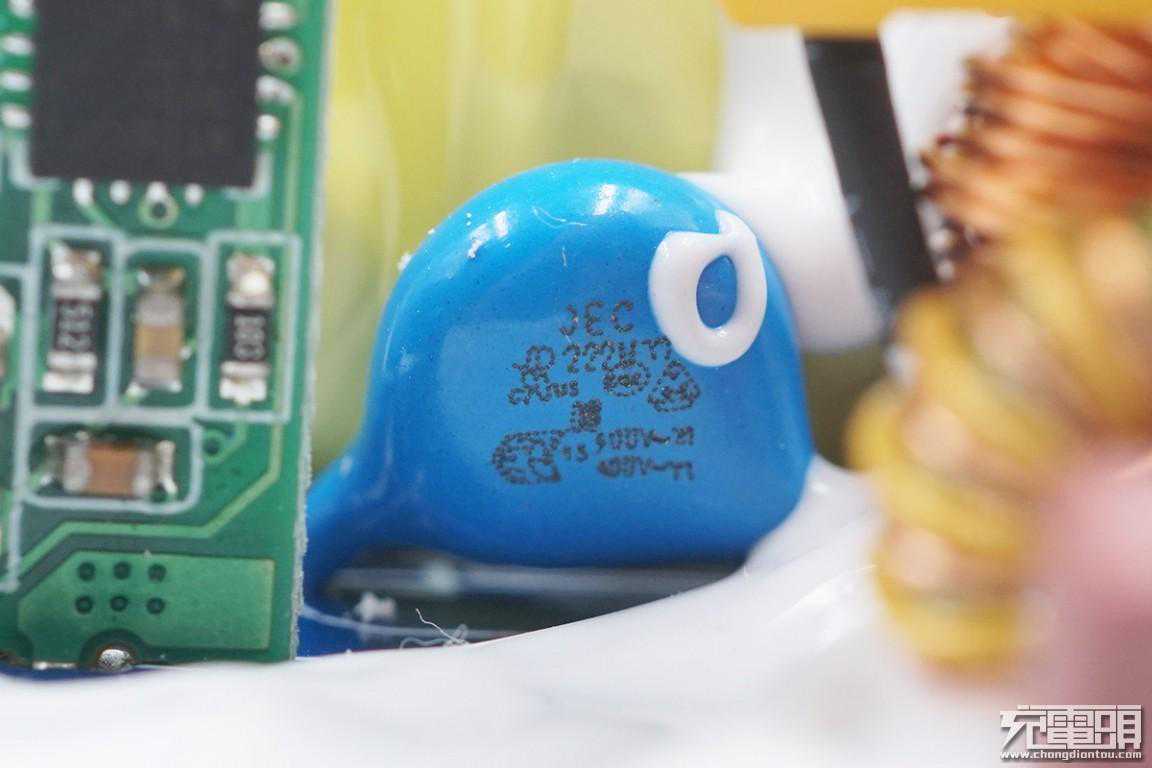

Y电容，输出抗干扰作用。

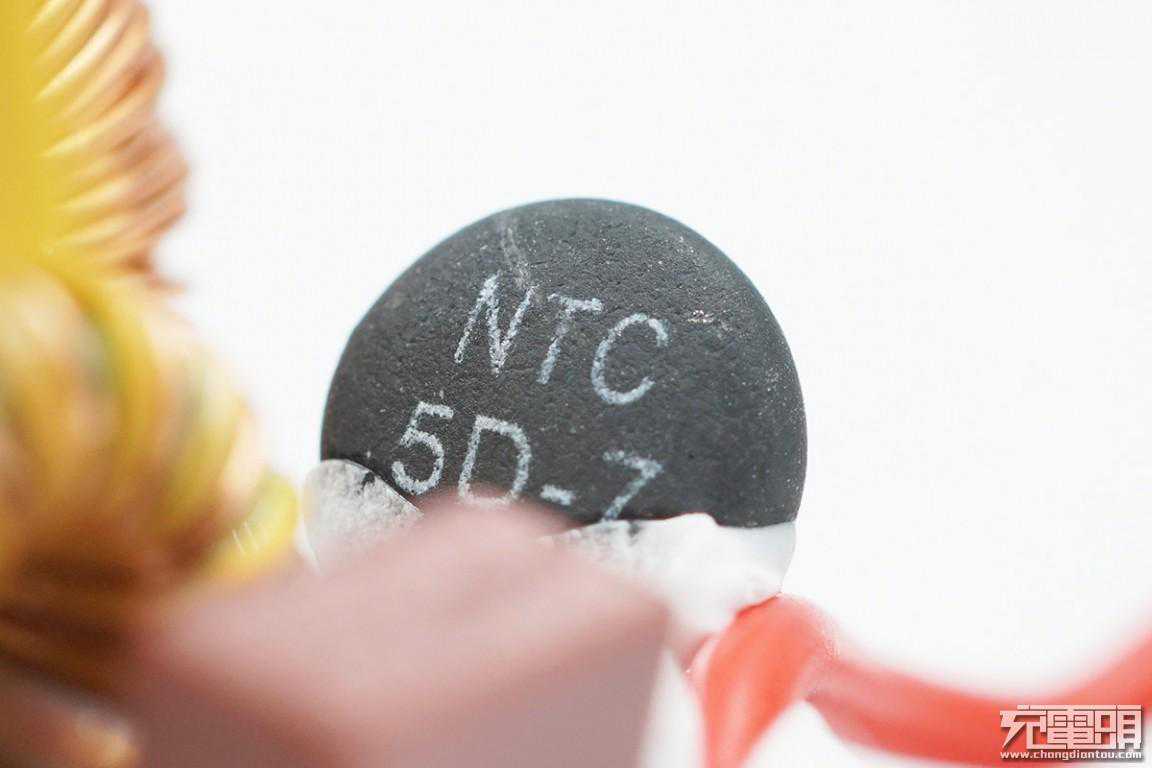

NTC浪涌抑制电阻，用来抑制上电时的冲击电流。

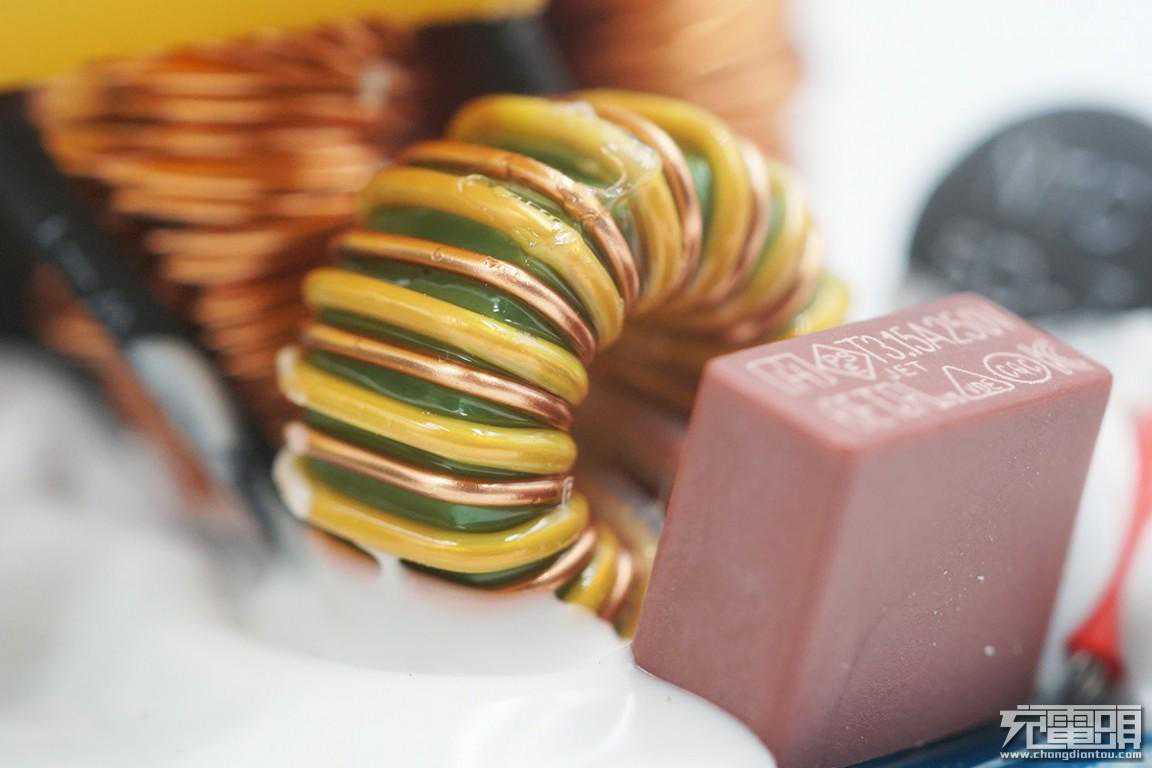

共模电感线圈。

在变压器旁边还有一颗输入整流桥。

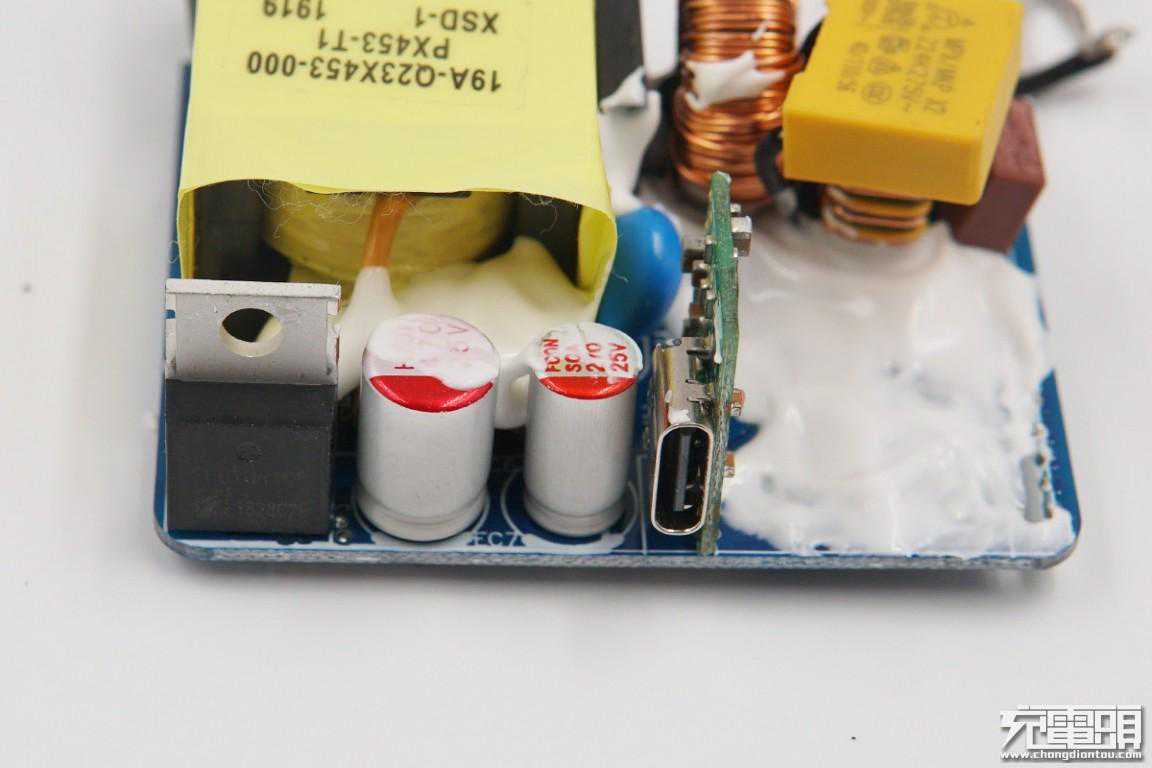

输出端USB-C接口采用PCB小板独立安装，左侧是两颗用于输出滤波的固态电容，以及一颗次同步整流MOS管；USB-C小板右侧空出了一块位置，预留了一个接口的位置。也就是说，这块PCBA支持单口输出升级成为双口输出。

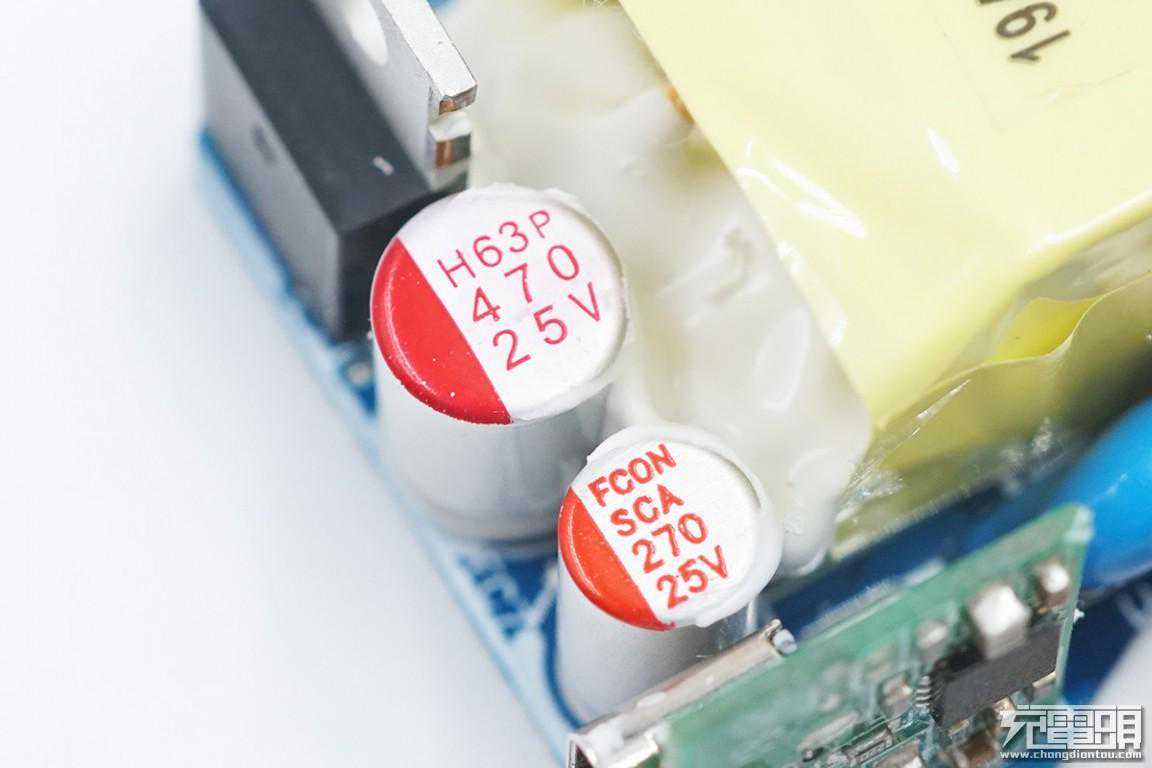

两颗固态电容，规格分别为470μF25V和270μF25V，其中容量较小的来自FCON金富康。

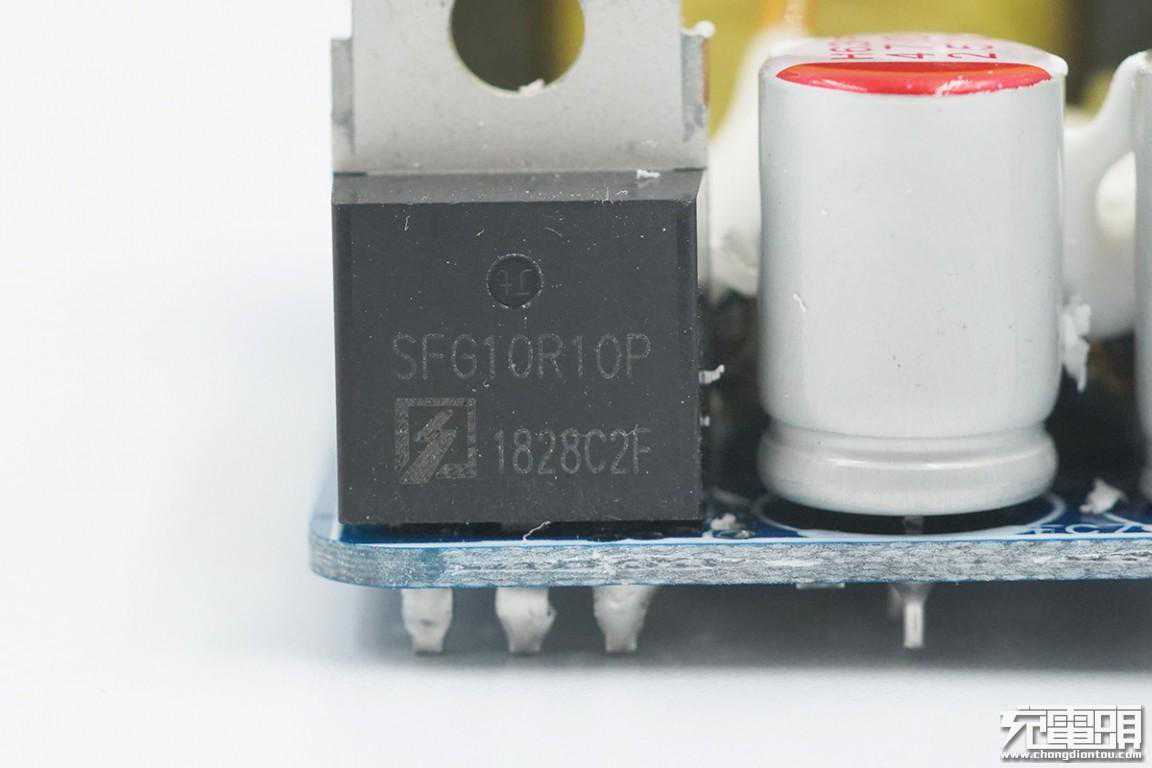

次级同步整流MOS管，来自Oriental东微的SFG10R10P。

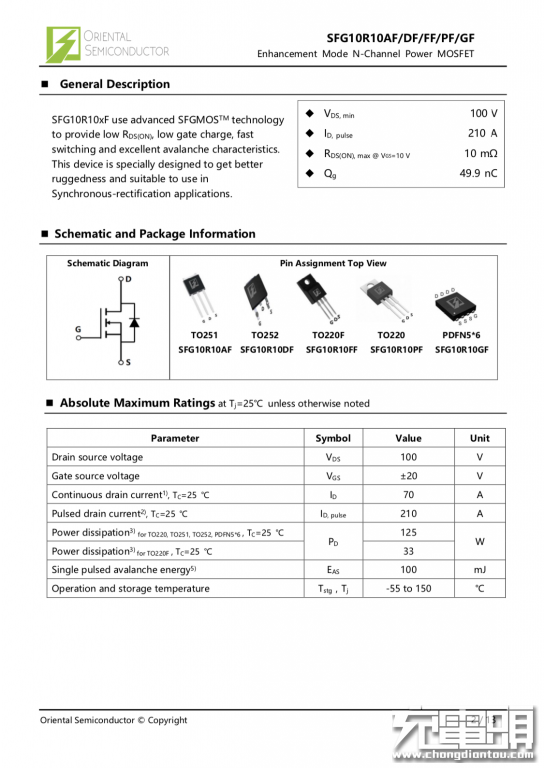

Oriental东微的SFG10R10P规格资料。

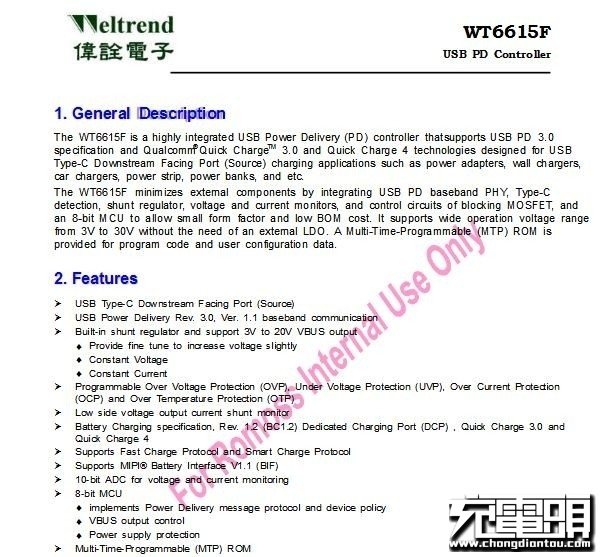

USB-C协议小板上的USBPD协议芯片采用的是伟诠WT6615F。伟诠WT6615F是一颗支持规范和高通和QC4技术的USBPD控制器，支持DFP下行端口（源）充电应用。高度集成的WT6615F可以应用于适配器、车充、移动电源等设备，同时伟诠WT6615F支持USBPD最新的ProgrammablePowerSupply（PPS）规范，通用于移动设备的直充方案。

充电头网了解到，采用伟诠WT6615F的产品还有AUKEY27WUSBPD充电器、ANKER30WGaN氮化镓充电器、RAVPower45WGaNPD充电器、紫米18WUSB-CPD充电器、摩米士MOMAXUM10CN18WPD充电器、QwTech18WQC4+充电器等产品。

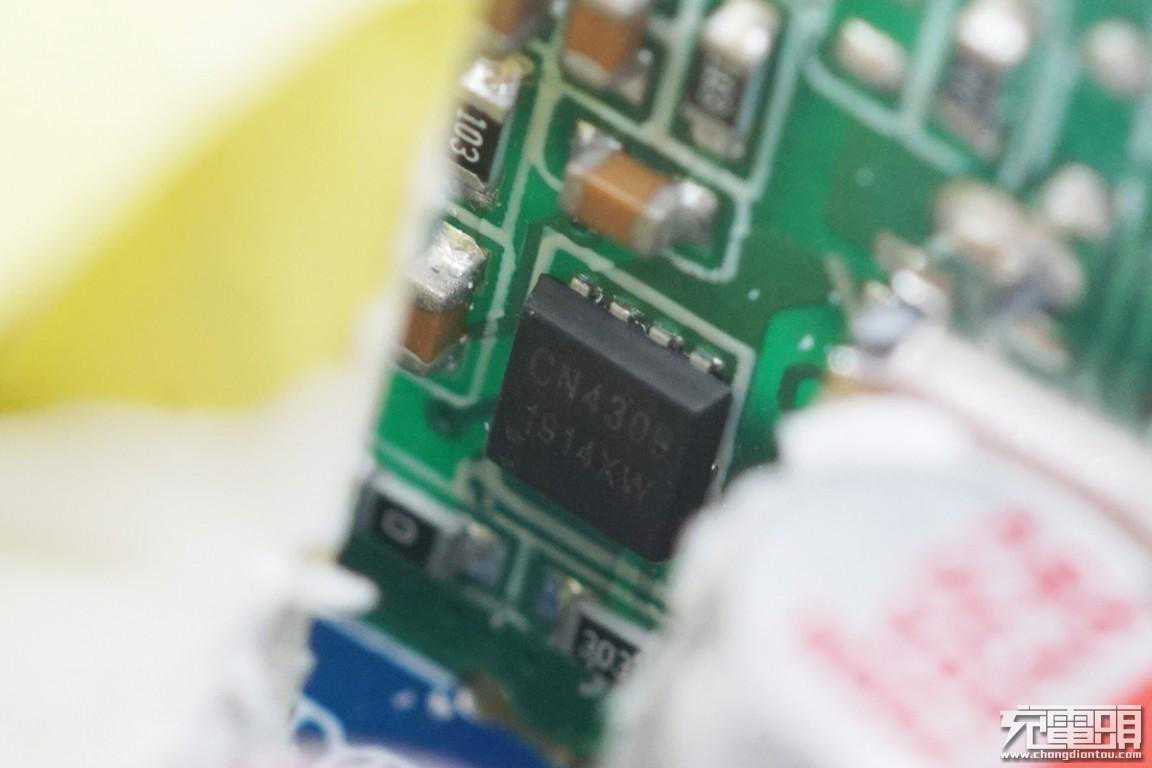

此外，协议小板上还有一个输出VBUS开关，为美莱CN4309。

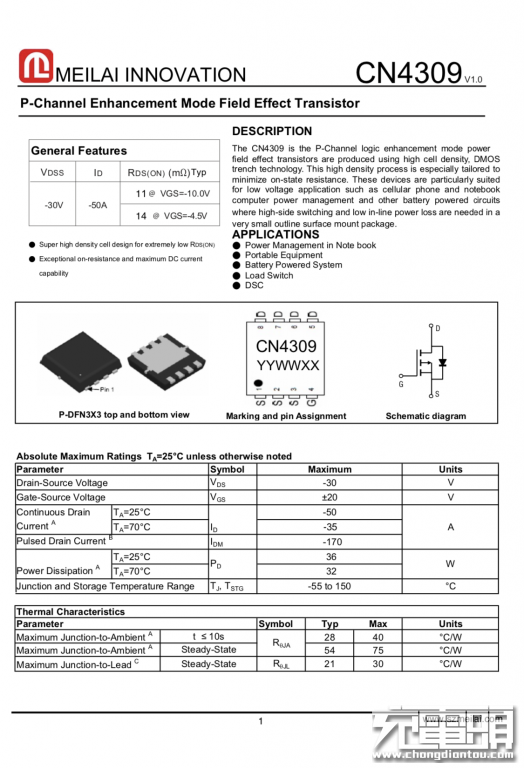

美莱CN4309规格资料。

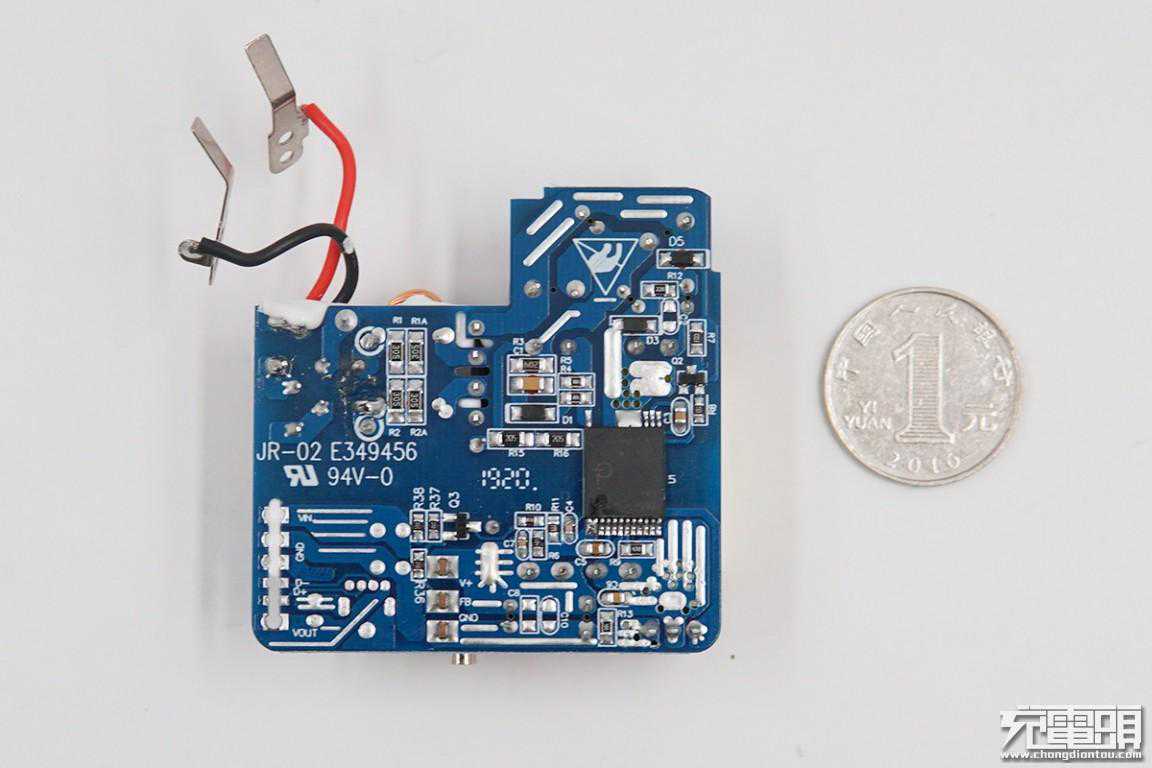

最后我们来看一下PCA模块的背面，高压低压侧区隔分明，贴片元器件很少，右侧居中的位置有一颗PI一体化电源芯片，横跨在高压和低压之间。PCB板右下角的位置预留焊盘，可增加输出接口。

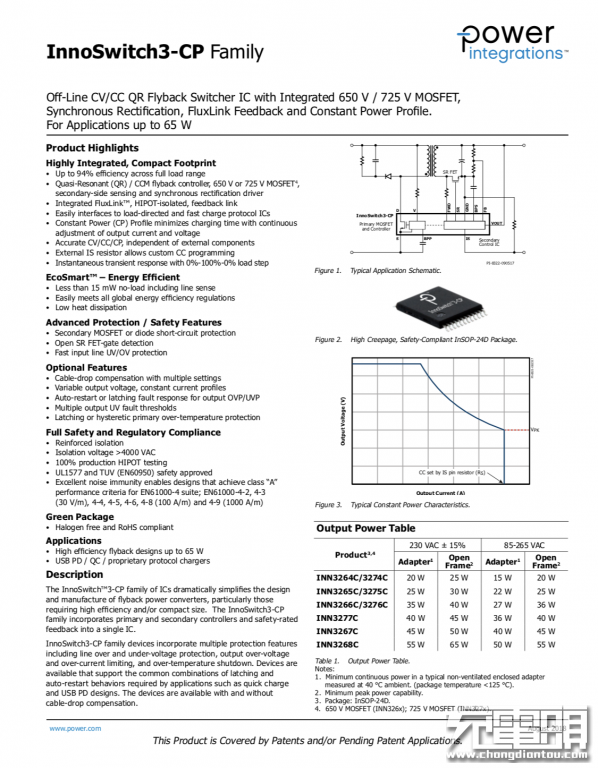

PIINN3268C规格资料。

充电器全部拆解完毕。

充电头网拆解总结

新斯宝45WUSBPD快充充电器采用白色外观及折叠插脚设计，简约、便携。经过测试，这款充电器可支持、、、FCP、AFC、SCP、等多种充电协议，涵盖了市面上大部分主流快充。输出功率适中，不仅能满足手机的充电需求，还能为支持USBPD快充的笔记本电脑供电，很实用。

充电器内部采用PI高集成方案INN3268C作为主控，节省了大量的外围元件，次级采用伟诠WT6615作为协议识别，支持协议众多，兼容性强；元器件之间注满白胶，增加产品可靠性。此外，这款充电器的PCB板还为升级双口充电器预留了接口位置，一板两用。
